【LIN 總線工具】Benz GLS 車型座椅控制器模塊測試

Benz GLS 車型座椅控制器模塊測試

一、應用背景

Benz GLS 某車型座椅控制器模塊採用 LIN 總線通訊形式,模塊含有觸摸按鍵、實體按鍵、觸摸按鍵背光和 LED 指示燈功能等。透過主控制器即主節點對模塊訊號進行收發判斷。針對按鍵背光及 LED 指示燈模塊,透過發送 LIN 訊號進行點亮及顯示控制,針對各個按鍵,透過監測按鍵訊號,進行按鍵動作檢測。最終實現座椅控制器模塊的LIN功能檢測。

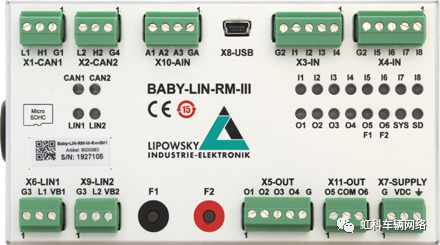

二、使用的產品方案:Babylin-RM-III

主要作用:使用 Babylin-RM-III 模擬為 LIN 主節點,控制按鍵背光和 LED 的點亮及按鍵動作檢測等內容。另外利用 Babylin-RM-III 的 Digital Output 對各個按鍵操作狀態輸出,最終離線脫離上位機軟體運行。

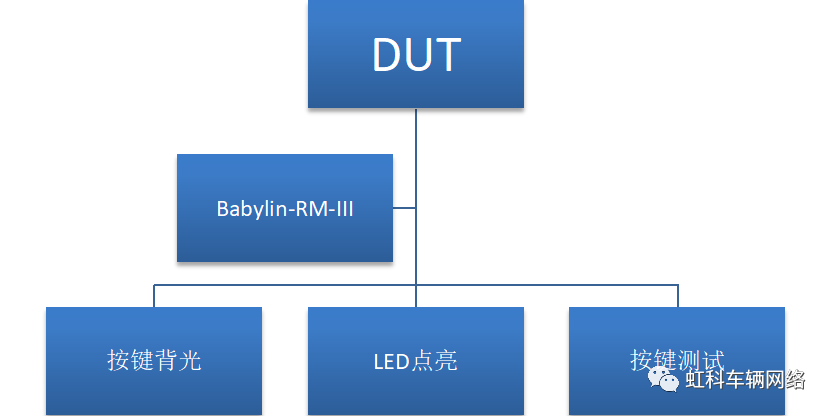

三、應用架構圖

應用過程與方法

1、硬體按對應方式連接好線路,線路連接如圖;

2、軟體上配置腳本 SDF 文件:

3、首先設置背光點亮訊號,打開觸摸按鍵背光;

4、其次設置 LED 訊號,點亮加熱、通風等功能的指示LED;

5、最後分配觸摸按鍵與實體按鍵的狀態檢測,利用 Baby-LIN-RM-III 的 6 路 Digital Output 的組合形式,即最多 64 種組合形式,將每個按鍵與一種組合輸出對應,得到 Digital Output 檢測每個按鍵的操作狀態。

配置完 SDF 並成功刷寫進 Baby-LIN-RM-III 後,便可透過 Baby-LIN 斷電重啟或者上位機如PLC 給出 input 形式,啟動通訊並點亮按鍵背光和 LED 燈,另外透過監測 output 訊號進行各按鍵的檢測。

四、結果

1、Babylin 重啟或者 PLC 給 DIN1 一個上升沿電平跳變後,各個按鍵背光及 LED 指示燈成功點亮;

2、操作座椅控制器各個按鍵,PLC 透過監測 output 訊號進行每一個按鍵的狀態檢測;

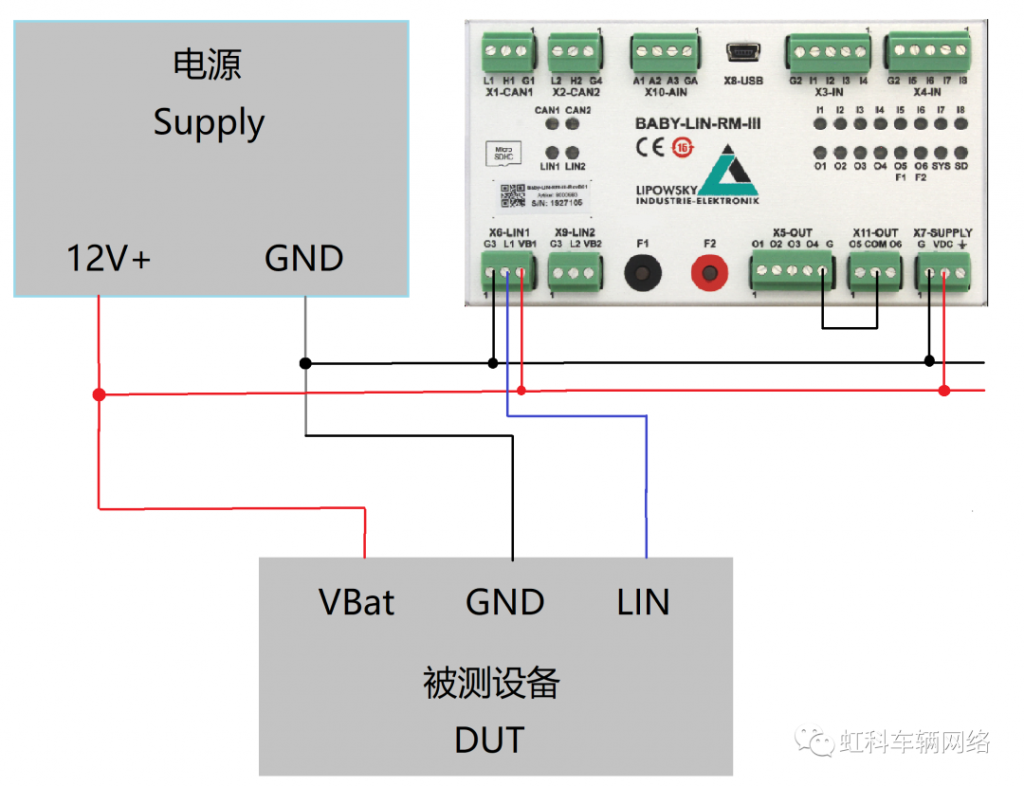

硬體連接草圖

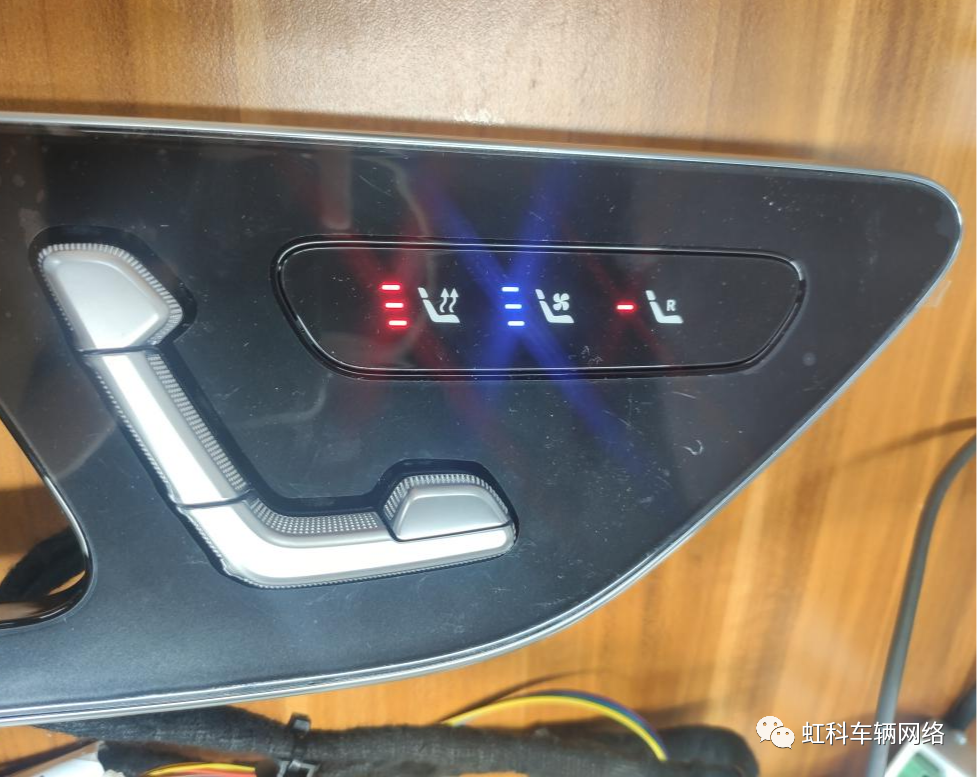

座椅控制器實測圖

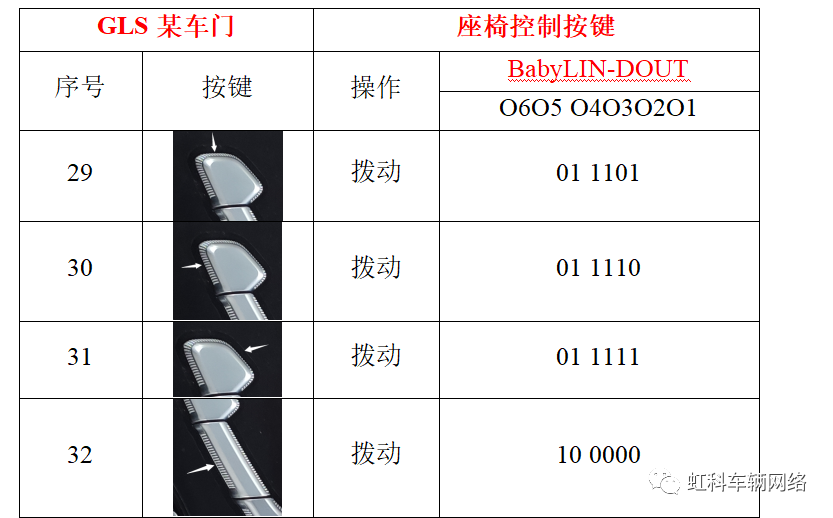

座椅按鍵狀態與Babylin-DOUT 輸出對應關係
