虹科擁有工業總線通訊行業經驗超過10年,提供業內頂尖水平的工業總線協議軟硬體產品及解決方案。

現場總線(Fieldbus)是20世紀80年代末國際上開始發展形成的一種工業數據總線,是連接現場設備和控制系統之間的一種開放式的、全數字化的、雙向傳輸的、多分支結構的通信網絡,其主要解決工業現場的智能化儀器儀表、控制器、執行機構等現場設備間的數字通信以及這些現場控制設備和高級控制系統之間的訊息傳遞問題。

工業以太網是以太網在工業控制領域的延伸。工業以太網技術的發展,是由於高速以太網技術、交換式以太網技術以及全雙工通訊模式技術的發展及其相互結合和應用,提高了以太網通信的可靠性和實時性,在技術上與IEEE 802.3標準相容。鑑於工業以太網技術的巨大商機,眾多自動化廠商和組織紛紛推出自己的工業以太網技術規範,如Ethernet/IP、PROFINET、EtherCAT、Powerlink、Modbus/TCP 等。

虹科現場總線及工業以太網

解決方案

產品類型包含片、核心板,PC板卡、協議轉換網關,總線型IO模塊,總線記錄儀,協議抓包及故障診斷工具等。

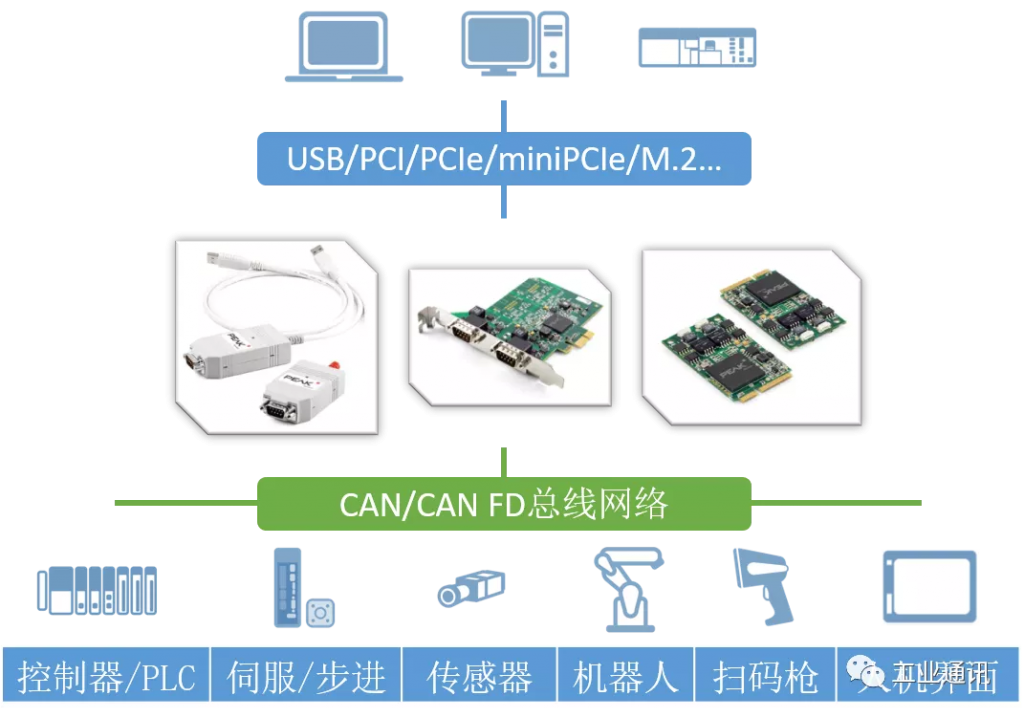

1. CAN/ CAN FD總線產品


PCAN系列的CAN/CAN FD接口卡主要是指為PC擴展CAN/CAN FD協議接口的硬體模塊,其擴展接口多樣,包括USB,PCI,PCIe,MiniPCIe,M.2.,串口RS232等,可應用於實時控制、數據採集與監控、設備配置與程式下載等方面。

2. 基於PC的協議板卡HK-CIFX

HK-CIFX是一款基於PC的協議板卡,用於為PC擴展各類現場總線與工業以太網協議接口。其擴展接口多樣,包括PCI,PCIe,MiniPCIe,M.2.,PC/104,PCI104,CPCI等。支援的現場總線與工業以太網協議眾多,包含PROFIBUS,PROFINET,CANopen,EtherCAT,DeviceNet,Ethernet/IP,CC-Link,CC-Link IE Field Basic,Modbus,POWERLINK等。HK-CIFX可用於自動化控制、數據採集與監控、數據轉換等方面。

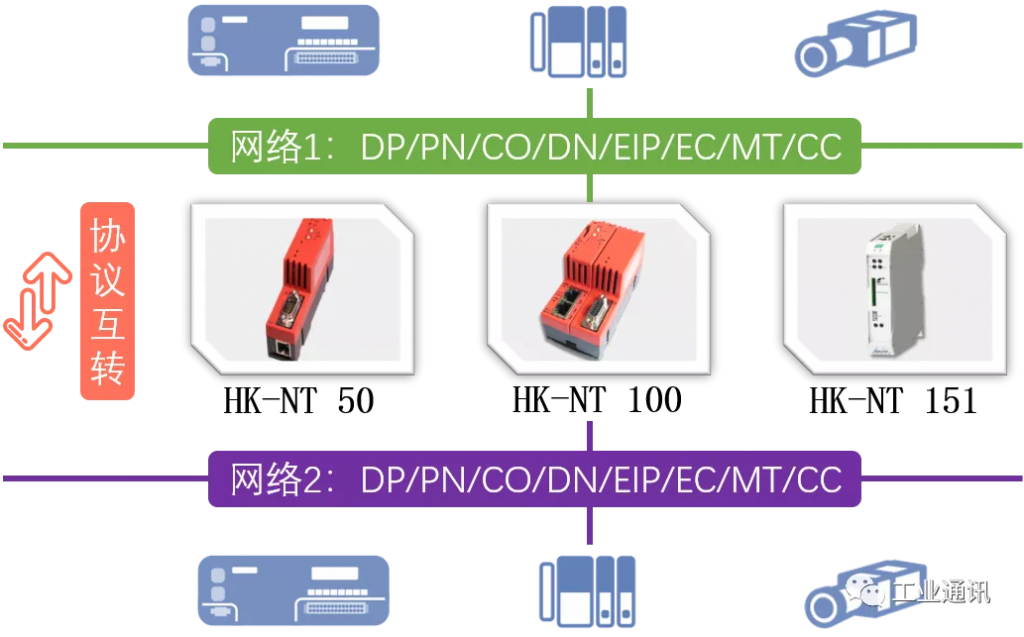

3. 協議轉換網關

虹科提供兩款不同系列的協議轉換網關,其中HK-NT系列是一款通用的協議轉換網關,支援各類現場總線與工業以太網協議之間的相互轉換,可選擇高性價比網關、高端網關和實時以太網網關。虹科HK-KB系列網關是一款模塊化的協議轉換網關,支援各類現場總線與工業以太網協議之間的相互轉換,該系列網關可作為協議從站使用,通過兩個單獨的協議模塊進行橋接組合實現協議轉換,無需配置,即插即用,通過更換不同的協議模塊即可實現不同的協議轉換。

4. 總線型IO模塊

HK-CIO系列是支援CANopen協議的遠程IO模塊,IO類型包含數字量、模擬量、高速計數器、脈衝輸出、PWM、PT100/1000等,採用緊湊型設計,支援DIN導軌安裝以及IO與CANopen通訊之間相互電氣隔離。HK-MXB系列則是一款EtherCAT工業以太網總線接口,集成數字量輸入和輸出的混合IO模塊,可以為更高層級的EtherCAT主站控制器提供理想通道,並能夠將主站控制器發出的指令信號轉換為NPN/PNP型工業24V數字邏輯訊號輸出,並對捕獲的訊號進行限流、電氣隔離的安全保護。

5. 支持多協議的嵌入式通訊模塊

虹科HK-OEM是一款為工業設備擴展工業以太網和現場總線協議接口的嵌入式通訊模塊。該通訊模塊預留了三組插針,具備32個引腳的數字量IO信號,並對用戶MCU開放了2種串行接口,可應用於總線型設備開發,特別適用於工業物聯網、儀表傳感器、數據採集、自動化等領域。

6. 協議抓包診斷工具

虹科提供用於現場診斷CAN/CAN FD總線故障的手持式診斷工具PCAN Diag FD,以及用於分析實時以太網的工具HK-netANALYZER。前者可用於總線波特率檢測、訊號電平檢測、總線負載檢測、終端電阻檢測等,後者則可用於主站循環週期及抖動測試、網路負載測試、網路錯誤測試、時序分析測試、變量測試(如測試ECAT伺服變量)、GPIO測試(工具自帶GPIO可用於採集IO訊息)等。
